◎ DesigncenterおよびSimcenter3Dのソリューション
米国SIEMENS社が開発するDesigncenterおよびSimcenter3Dは、CADデータ（Designcenter）と解析モデル（Simcenter3D）をシームレスにつなぎ、開発環境での意思決定を支援する業界で最も統合化されたシステムです。
自動車、重工、家電、精密をはじめとした幅広い業種で導入され、日本および世界で豊富な実績を誇っています。
◎ CAD機能の特長
設計者の思考を妨げない直感的な操作で、簡易形状から複雑な曲面を持つモデリング、大規模アセンブリ、3Dと連想性を持つ製図など、強力かつ多機能なCADツールによる設計を実現します。
-
使いやすいインターフェース
リアルタイムプレビューによる直観的な操作で、わかりやすいナビゲート機能が搭載されています。 -
スタイリング機能
複雑な曲面を作成できる様々なサーフェシング手法と、自在な操作性で高品質なサーフェスの生成を実現します。 -
シンクロナステクノロジ
履歴にとらわれずに3D形状を直接選択して編集でき、他CADデータの修正も自在なダイレクト編集機能を実現します。
◎ CAE機能の特長
シミュレーションの生産性を向上させる為の、多彩な環境をご提供します。
ハイクラスの解析モデリング機能に加え、機構、強度、振動、流体、熱、線形、非線形、過渡など様々な解析をサポートしています。上級者から設計者まで、それぞれの専門知識に合わせたソリューションを実現します。。
-
形状簡略化機能

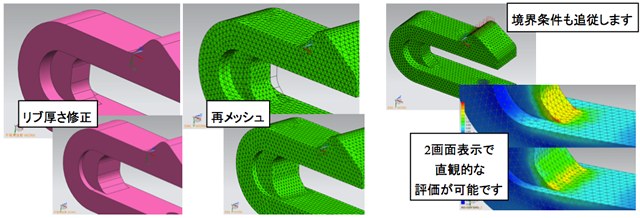

プリ・ポスト側での形状簡略化を可能にし、オリジナル形状を変える事なくシミュレーションを実行できます。 -
強力なオートメッシュ機能
簡単な操作による設定で、要素品質の良いテトラメッシュを高速に作成できます。
ジオメトリ連動機能により、形状変更にメッシュが追従します。 -
複数部品解析機能
部品毎にFEモデルを作成したアセンブリFEM機能で、移動部品のある製品にも対応します。
◎ 基本モデリング

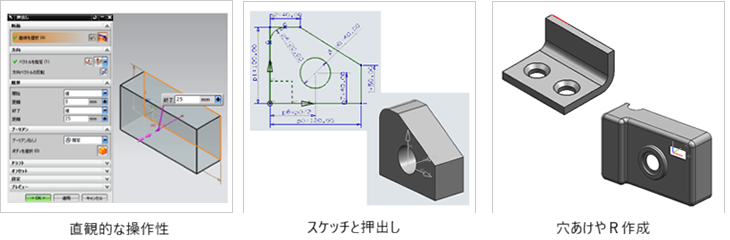

スケッチをベースにした3D作成、穴あけやR作成などの加工やブーリアンなど、高機能で多彩なフィーチャベースモデリングで設計業務を支援します。
◎ 応用モデリング
ソリッド系だけでなく、複雑な曲面を作成できるシート系のモデリング機能も充実しています。自在なフェース編集機能も搭載されており、高品質なサーフェスの生成を実現します。また、既存形状を流用する機能を利用して効率の良い設計作業が可能です。
◎ シンクロナスモデリング
モデル履歴を意識せずに形状をダイレクトに編集できるモデリング機能です。より直観的でわかりやすい設計変更が可能です。
また、高度な形状認識機能により、複雑な形状選択の負担を軽減します。
◎ アセンブリ
単階層から大規模クラスまで、幅広いタイプのアセンブリモデルを作成できます。アセンブリ内での部品間の配置情報を記憶し、干渉具合をチェックしたり、他部品と関連するパート設計が可能です。
◎ 製図

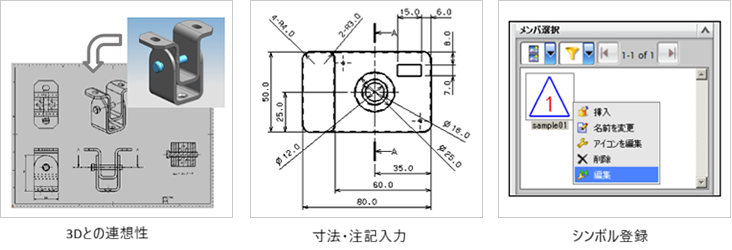

3D部品やアセンブリと連想性を持った図面を作成します。モデルに修正を加えた後も、図面を更新するだけで簡単に設計変更結果を反映できます。また、カスタムシンボル機能で登録した図形の再使用や、パートリスト機能で部品表の自動作成も可能です。
◎ 形状簡略化機能
ジオメトリの理想化機能で、穴やブレンドを一括で簡略化することができます。
設計データをそのままメッシングすると、要素数が増大して品質が低下する場合などに効果的です。
◎ 強力なオートメッシュ機能
簡単な設定で、要素品質の良いテトラメッシュが高速に作成できます。
要素長設定ひとつで大規模メッシュにも対応しています。また、モデルクリーンナップ機能で、指定した要素長以下の微小エッジを削除する機能も搭載しています。
◎ 多彩なメッシュコントロール
ワッシャ面のメッシュコントロール、薄肉ソリッドモデルを2層で作成、フィレットや円筒部のメッシュコントロール機能など精度向上に繋がる便利な機能を搭載しています。
◎ ボルトモデリングと接続機能
ボルト側とナット側のエッジを選択するだけでボルトモデリングが可能です。
点と面の選択で、剛体要素やばね要素が作成可能です。部品間の接続や境界条件の設定に利用できます。
◎ シンクロナステクノロジーとの連携
シンクロナステクノロジーが設計変更へ柔軟に対応します。
統合環境の強みである、ジオメトリとの境界条件の連動と強力なオートメッシュにより、効率的な解析をお約束します。
◎ 中立面機能
複雑な薄肉構造物を高速に、中立面を抽出することが可能です。
エッジステッチ機能が強化され、フェースに縫合作業が飛躍的に向上しています。
◎ 複数の結果表示 －プリ・ポスト－
計算結果を最大9画面まで一度に表示させて、対策案との比較ができます。
◎ 軸対称解析の視覚化
ポストプロセッサーは軸対称解析の結果を3次元的に表示することができます。
表示は角度の指定が可能です。
◎ プローブ機能
最小-最大を分かりやすく、自動でサーチします。
任意節点の値もプローブ可能です。また、最大から数を指定して、プローブさせることも可能です。
◎ 応答シミュレーション
動的挙動を効率よくシュミレートできるモーダル法を採用し、対話式な操作で、応答グラフを高速で出力できます。
ひずみゲージ機能や豊富な関数ツールを搭載しています。
◎ アセンブリFEM
複数部品のメッシュ作成が効率的に行えます。
共通部品は内部的に位置関係を考慮してコピーされます。ボルトなど、部品点数が多い場合に有効です。
◎ Simcenter Nastran スーパーエレメント
解析専任者でも煩雑な設定が、アセンブリFEMと組み合わせることで設定が簡単になりました。
部分的な形状検討など、解析パターンが多い場合に非常に効率的な解析が実現します。
◎ Simcenter Nastran 接触を考慮した固有値解析
ボルト締付け接触解析後、リスタートなしで、固有値解析を行うことができます。
アセンブリ解析のボルト締結モデルの動解析に利用してください。
◎ Simcenter Nastran ブレーキ鳴きソリューション
専用プログラムにより、パットとローター間の摩擦モデルに非対称な剛性マトリクスを定義することができます。
接触解析後、専用プログラムから非対称のマトリクスを出力し、複素固有値解析で、安定、不安定を評価します。
◎ Simcenter Nastran スポット溶接要素
スポット溶接を簡単にモデル化することができます。
シェル要素間を接続し、接触も考慮することが可能です。
◎ Simcenter Nastran 付加質量法
流体を含んだ構造物の動的解析を行うことができます。
流体部のメッシュは必要ありませんので、モデル化が非常に簡便です。

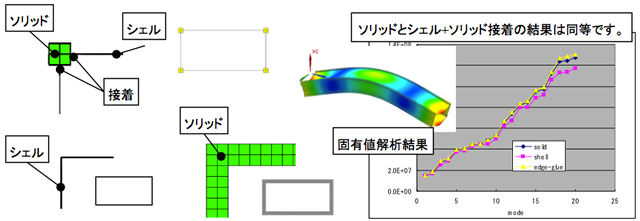

◎ Simcenter Nastran エッジ サーフェス接着
シェル要素とソリッド要素を精度よく接着します。メッシュパターンを合わせる必要はありません。
自由度を伝達させる手間を省き、精度も向上します。
◎ バンドル製品構成
すべてに共通の標準設計ツールを使用しています。シリーズの上位になる程、豊富な設計ツールをご利用いただけます。
◎ オプション製品
オプションのアドオン・モジュールを追加して、お客様の要件に合わせた構成にする事が可能です。
-
Simcenter Nastran
－NXN001 ：Basic
線形静解析（SOL101）
固有値解析（SOL103）
座屈解析（SOL105）
伝熱定常（SOL153）
非定常（SOL159）
非線形静解析（SOL106）
非線形過渡応答解析（SOL129）
－NXN004 ：Dynamic Response
SOL103の固有値解析の結果で周波数応答解析を行うモジュール
－SC30521：Response Dynamics
線形動的応答解析（モーダル/直接）
周波数応答解析（SOL108,111）
過渡応答解析（SOL109,112）
ランダム応答解析（SOL108,111）
複素固有値解析（SOL107,110）
応答スペクトル解析（SOL103,109,112）
-
CAE Interface
－SC30549：Simcenter Environment for MSC Nastran
－SC30550：Simcenter Environment for Ansys
－SC30551：Simcenter Environment for ABAQUS
－SC30552：Simcenter 3D Environment for ADINA
－SC30523：Simcenter Environment for LS-Dyna -
CAD Interface
－NX30604：NX CATIA V5 Interface (Translator)
※この製品構成は予告無く変更されることがあります。
最新の製品構成、および対応OSに関するお問い合わせは、担当営業までお寄せください。
